Проекты пистолетов-пулемётов с магазинами большой ёмкости (Украина. начало 2000-х годов).

Основываясь на данных зарубежных источников информации и результатах собственных теоретических исследований, в целях повышения емкости магазинов для пистолетов-пулеметов автор предлагает ряд решений, которые способствовали бы созданию условий для решения этой проблемы. Основными направлениями исследований в данной области были работы по упрощению конструкции магазина, усовершенствованию технологичности и увеличению емкости до 200 патронов. Последнее ограничение в основном связано с тем, что на этом уровне масса полного магазина сопоставима с массой оружия и дальнейшее увеличение емкости приведет к утяжелению всей системы в целом. Таким образом, усилия были сконцентрированы на разработке четырехрядного магазина емкостью 50 патронов, шнековых магазинов емкостью 75, 100, 120 патронов и принципиально нового типа магазина, ёмкость которого составляла бы 200 патронов. Параллельно с этим разрабатывались проекты пистолетов-пулеметов под эти магазины, так как их конструкция существенно повлияла на все оружие в целом. В качестве боеприпаса, под который проектировалось оружие и магазины, был выбран патрон 9х18 ПМ, как наиболее распространенный пистолетный патрон в Украине ...

На первом этапе был спроектирован четырехрядный магазин на 50 патронов. В отличии от прототипа — магазина к пистолету-пулемету «Suomi» М34/44, у которого корпус рассчитан на выход одного патрона, предложенная модель имеет корпус, рассчитанный на выход двух патронов. Такой подход позволяет значительно упростить конструкцию, устранить связанные с заклиниванием патронов задержки в самом магазине, как это происходило с магазином к «Suomi», повысить его технологичность. Однако это привело к усложнению конструкции пистолета-пулемета. Для этого магазина был разработан ПП МК50–4–96 по схеме «буллпап». Особенностью этого оружия является введение дополнительной системы для обеспечения работы магазина. Данная система включает в себя два толкателя, которые поочередно выталкивают патроны из правого или левого горла магазина при подходе затвора в переднее положение, шептала и переключателя. Все детали этой системы смонтированы в корпусе затвора. Переключение толкателей происходит при подходе затвора в крайнее заднее положение.

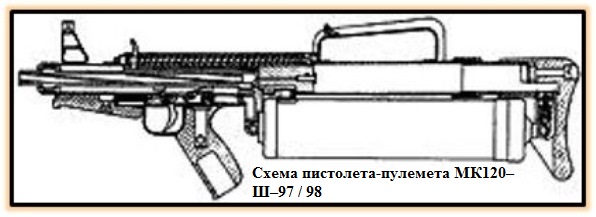

На втором этапе работ по созданию магазина большой емкости проводились исследования в области шнековых магазинов. В ходе этих работ была предложена модель шнекового магазина емкостью 120 патронов. Особенностью магазина являлось отсутствие сложного в изготовлении внутреннего шнека (по американской терминологии «Flutted Cartridge Carrier»), вместо которого использовалась труба с двумя винтовыми направляющими канавками для подавателя. Корпусом магазина была цельнотянутая труба диаметром 33 мм и толщиной стенки 1,2 мм. Этот магазин предполагалось использовать в пистолетах-пулеметах МК120–Ш–97/98 и МК120У–Ш–98.

Первый разработан по схеме «буллпап», а второй — по классической схеме компоновки стрелкового оружия. Изменение емкости магазина до 100 и 75 патронов предполагалось осуществить уменьшением линейных размеров магазина. К сожалению, теоретические расчеты показали, что для преодоления сил трения, возникающих при движении патронов в трубе, необходимо увеличить жесткость пружины, которая в свою очередь может привести к заклиниванию патронов в магазине и задержкам при стрельбе. Наиболее перспективной оказалась схема, в которой работа магазина осуществлялась за счет внешнего привода, то есть включения внутреннего шнека в работу автоматики оружия.

Опыт, полученный при разработке описанных выше магазинов большой емкости, позволил выдвинуть идею принципиально нового типа магазина для стрелкового оружия. Таким магазином, обладающим наибольшей емкостью, стал роторный магазин, конструкция которого нигде ранее не упоминалась (автор, вероятно, не в курсе, но на самом деле было такое, не часто но встречалось. Моё замечание).

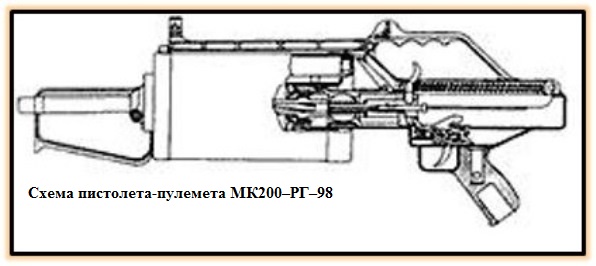

Сущность этой конструкции заключается в использовании нескольких двухрядных магазинов емкостью не более 25 патронов, закрепленных на вращающейся втулке. Функционирование магазина происходит за счет внешнего привода, что позволило создать простой по своей конструкции магазин емкостью 200 патронов. Под этот магазин были разработаны пистолеты-пулеметы МК200–РВ–98 и МК200–РГ–98. Основным отличием между этими моделями роторных магазинов стало их пространственное расположение. Наиболее приемлемым принято горизонтальное расположение магазина (модель РГ), так как вертикальное расположение (модель РВ) привело к увеличению габаритных размеров и неудобству в эксплуатации.

Главный недостаток конструкции пистолетов-пулеметов — их большая масса (около 5,5–6,0 кг), что связано с массой патронов, которая составила 2 кг. Работа автоматики оружия основана на принципе использования энергии отдачи свободного затвора. Кроме того, как показали ориентировочные расчеты, масса магазина отрицательно сказалась на работе автоматики, так как давление, развиваемое в канале ствола патроном 9х18 ПМ, явно недостаточно, поэтому целесообразно было бы использовать более мощные боеприпасы, например 9х18 ПММ или РГ052, РГ057. Однако при использовании таких магазинов возможно уменьшение отдачи, что положительно сказывается на результатах стрельбы.

Таким образом, в ходе длительных исследований в области повышения боевой скорострельности стрелкового оружия при использовании магазинов большой емкости было установлено, что для оружия, предназначенного для проведения специальных операций, наиболее перспективно использование систем со шнековым магазином емкостью до 100 патронов. Они имеют гораздо меньшие размеры по сравнению с другими моделями, а по емкости сравнимы с барабанными. Дальнейшее увеличение числа патронов приводит к неоправданному увеличению габаритов и массы оружия, к сложностям при снаряжении патронами и задержкам при стрельбе. Четырехрядные магазины приемлемы для использования в армейском вооружении, предназначенном для оснащения экипажей боевых машин, расчетов ракетных и артиллерийских установок, то есть там, где условия эксплуатации оружия рассчитаны на действия в условиях ограниченного пространства и необходима простота конструкции. Однако в тех случаях, когда для выполнения поставленных задач требуется создание большой плотности огня, предпочтительно использование систем оружия с роторным магазином, так как по своим характеристикам они не уступают ручным пулеметам, а по емкости магазина значительно превосходят их. Такой тип оружия является незаменимым при ведении ближнего боя в условиях ограниченного пространства, в частности, на улицах, в домах, где времени на перезаряжание уже может и не остаться в случае использования стандартных магазинов. Тем не менее, существенный недостаток всех систем с магазинами большой емкости — нагрев ствола в ходе интенсивной стрельбы. Но этот недостаток является темой отдельных исследований.

Статья "Боевая скорострельность-проблемы и решения". Автор статьи А. В. Коломийцев. Журнал "Оружие и охота".
