Одним из самых передовых видов противотанкового вооружения, разработанных нацистской Германией в ходе Второй Мировой Войны, были управляемые противотанковые ракеты Panzerabwehrrakete X-7 (оборонительные противотанковые ракеты). Эти ракеты разрабатывались по проекту под кодовым названием 8-347, и получили прозвище "Rotkappchen" (Красная шапочка) ...
Разработка управляемых противотанковых ракет была начата фирмой BMW ещё в 1941 году, предложив данный тип оружия бюро по вооружениям Вермахта. Но, в связи со складывающейся тогда благоприятной для Германии ситуацией на фронтах, командование предпочло заморозить данную разработку, сэкономив на этом 798.000 рейхсмарок. В 1942 году доктор Крамер (Kramer) из германского исследовательского института по авиации разработал ракетный двигатель, который был применён в управляемых авиабомбах и точном оружии серии "Х". Х-7 стала самым малым представителем данного семейства.

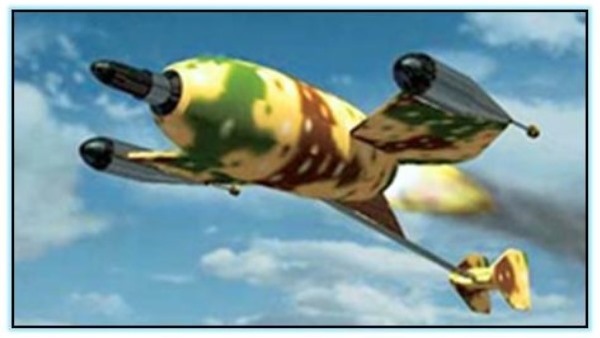

Первый прототип был изготовлен на основе более крупной серийной модели. У прототипа был изменён взрыватель, который теперь был предназначен для работы совместно с кумулятивным зарядом весом 2,5 кг. В задней части корпуса (длина 46,5 см, диаметр - 15 см) размещался двухступенчатый твердотопливный ракетный двигатель 109-506, разработанных и выпускавшийся фирмой WASAG. Крылья имели обратную стреловидность и концевые гондолы, в которых размещались кабели дистанционного управления. Размах крыльев составлял 60 см. Небольшой стабилизатор в сборе имел длину 13,2 см. Общая длина ракеты, включая выступающий колпачок детонатора (диаметр - 3,8 см) составляла 95 см. Полностью снаряжённый Rotkappchen весил 9 кг.
Запуск ракеты осуществлялся с рельсового треножника, длиной 150 см и весом 15 кг. Ракетный двигатель запускался с помощью батареи напряжением 300 В. С её помощью зажигалось 2 гр. пороха, располагавшегося в двух полых полукольцах гиростабилизатора. Пороховые газы устремлялись по двум специальным наклонным каналам и моментально придавали ракете стартовое ускорение. Затем включалась первая ступень ракетного двигателя, содержавшая 3 кг твёрдого топлива. Импульс тягой в 68 кг разгонял ракету до её крейсерской скорости в 98 м/сек за 2,5 сек.
В полёте Х-7 вращалась вокруг своей оси со скоростью 2 оборота в секунду. Команды от оператора передавались ракете по двум управляющим кабелям: один для управления по продольному крену, а второй - по поперечному. Полёт ракеты корректировался как по вертикали, так и по горизонтали задним комбинированным стабилизатором. Контроль курса ракеты в полёте контролировался наводчиком с помощь специальной следящей оптической системы. Наведение ракеты на цель осуществлялась с помощью специального маркера (трейсера) на задней части ракеты. Наводчик всё время полёта ракеты должен был следить, чтобы маркер был направлен строго на цель. Принцип данной системы используется до сих пор.
Вторая ступень двигателя выдавала импульс тягой в 6 кг в течение 8 секунд, что позволяло ракете иметь скорость 300 км/ч и дальность действия 1200 метров. Кумулятивный заряд ракеты уверенно поражал все имевшиеся тогда в мире типы танков.
Испытание ракеты было проведено 21 сентября 1944 года. В испытаниях участвовало 7 ракет Х-7. В связи с необычными и непривычными для тех времён характеристиками полёта ракетной техники, первые четыре запуска после непродолжительного полёта завершились столкновением ракет с землёй, и их разрушением. На следующих двух во время полёта к цели взорвались ракетные двигатели. Последний из Rotkappchen пролетев всю дистанцию до цели, успешно поразил на расстоянии 500 м танк в самый центр корпуса.
Всего было выпущено лишь около 300 Panzerabwehrrakete X-7. Было запланировано массовое производство, и оно уже началось на заводах фирм Ruhrstahlwerke в Бракведе (Brackwede) и Mechanische Werke в Новом Бранденбурге (Neubrandenburg). Большое количество практически собранных ракет было захвачено союзниками. На сегодняшний день пока не найдено достоверных свидетельств о применении этих ракет в боях и о нанесённом ими ущербе.
Модернизированным вариантом Panzerabwehrrakete X-7 была ракета Steinbock, которая использовала систему дистанционного управления на инфракрасных лучах. Таким образом, отпадала необходимость в управляющих кабелях. Автоматический трейсер цели разрабатывался по проекту с кодовым названием Pfeifenkopf или Pinsel. Автоматический трейсер использовал в своей работе специальную вычислительную машину, которая отслеживала изменения разницы углов наклона двух маркеров. Один из маркеров находился на установке управления и был всё время направлен на цель, а второй находился на ракете. Эта система позже была применена в Zielsuchgerat (прибор захвата цели). Используя систему распознавания цели Ikonoskop, ракета могла самостоятельно выходить на цель с помощью встроенного оптического сенсора. Нацеливание происходило путём сравнения картинки с пульта управления с той, что получала ракета на свой оптический сенсор.
Кроме этих типов управляемых противотанковых ракет, также разрабатывались проекты Rochen-600, Rochen-1000 и Rochen-2000. Соответственно для действий на дистанциях 500, 1500 и 3000 метров. Другой проект под названием Flunder использовал многие готовые решения, применявшиеся в Panzerfaust, в том числе его боеголовку, а также его пусковую трубу для размещения ракетного двигателя. Ни один из этих проектов так и не был завершён.
Основные технические характеристики
Длина — 0,758 м
Диаметр корпуса — 0,14 м
Размах оперения (крыла) — 0,6 м
Масса ракеты — 9,0 кг
Масса кумулятивной боевой части — 2,5 кг
Время работы первой ступени (тяга 68 кгс) − 2,5 с
Время работы второй ступени (тяга 5,5 кгс) − 8,5 с
Максимальная скорость — 98 м/c. (по другим данным 300 м/с)
Дальность действия макс. — 1200 м (1500—2000 м)
Бронепробиваемость — 200 мм
Длина — 0,758 м
Диаметр корпуса — 0,14 м
Размах оперения (крыла) — 0,6 м
Масса ракеты — 9,0 кг
Масса кумулятивной боевой части — 2,5 кг
Время работы первой ступени (тяга 68 кгс) − 2,5 с
Время работы второй ступени (тяга 5,5 кгс) − 8,5 с
Максимальная скорость — 98 м/c. (по другим данным 300 м/с)
Дальность действия макс. — 1200 м (1500—2000 м)
Бронепробиваемость — 200 мм
