Имя Дмитрия Митина здесь упоминалось уже не один раз. Сегодня выкладываю материал о ещё одном его проекте. Сначала данный ПП был спроектирован под патрон .45ACP (о нём будет сказано несколько слов в начале), а после переработан под патрон 5,7х28.
Используемый патрон - 11,43х23. Принцип действия- тот же, что и на автомате «Уравнитель»,но без газоотвода. Пружина защелки магазина работает в двух направлениях, для защелки магазина и для фиксатора рукоятки. Чтобы снять полимерную рукоять необходимо надавить через отверстие в рукояти на фиксатор и снять ее с шахты магазина ...
Приклад фиксируется в открытом положении фиксатором, который кроме фиксации приклада выполняет роль рычага для нажатия фиксатора блокирующего основание приклада для начала разборки оружия.
Пистолет-пулемёт под патрон 5,7х28 FN (Дмитрий Митин , Пётр Орёл. Украина)
Разработка данного проекта пистолета-пулемета велась по принципу «сочинения на заданную тему» — в его основу положено описание к декларационному патенту на полезную модель, автором которого является Петр Васильевич Орел. Авторам довелось работать вместе в корпорации «ТАСКО», которая вносит заметный вклад в разработку новых образцов стрелкового оружия Украины, что и позволило осуществить данный проект и предложить его описание к публикации в журнале «Оружие и Охота».
Насколько отличается реализованная схема от представленной в патенте, судить читателю.
На первый взгляд, данный проект пистолета-пулемета сходен с проектом пистолета-пулемета под патрон .45АСР, о котором мы рассказывали ранее. Но эти два проекта различаются как по принципу работы системы автоматики, так и устройству УСМ.
В предыдущем проекте пистолета-пулемета под патрон .45АСР был использован принцип короткого хода ствола с жестким запиранием, в рассматриваемом же проекте применен принцип работы автоматики на основе свободного затвора.
Целью применения принципа работы автоматики на основе свободного затвора было относительное снижение скорострельности — добиться ее приемлемого уровня — поскольку высокая скорострельность — основная негативная характеристика пистолетов-пулеметов. Как выразился один уважаемый оружейный мастер: «Не успел прицелиться, а патроны уже закончились.»
Дело, конечно, не только в повышенном расходовании боеприпасов, но и в большом рассеивании пуль при ведении автоматического огня.
Для того чтобы решить эти проблемы, не применяя при этом каких-либо сложных технических решений, и был разработан проект пистолета-пулемета со свободным затвором и массивным ударником, благодаря которому достигается снижение скорострельности за счет использования соответствующего «ударного присоединения масс».
Не случайно был выбран и патрон калибра 5,7/28.
Именно этот патрон наиболее подходит для поражения личного состава противника, защищенного бронежилетами и касками. Использование этого малокалиберного, малоимпульсного патрона объясняется целью получить хорошие бронебойные характеристики при минимальной отдаче, хорошей точности стрельбы, небольшой массе оружия и большой емкости магазина.

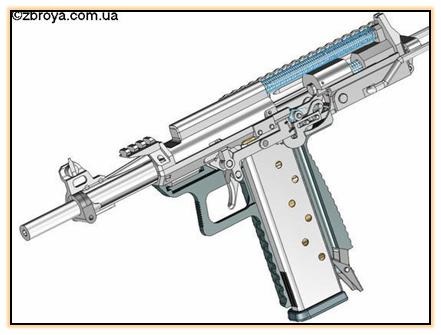

Порядок взаимодействия деталей и узлов, обеспечивающих работу автоматики пистолета-пулемета, выглядит таким образом.
Свободный затвор, в крайнем переднем положении запирающий казенную часть ствола, подпирается возвратной пружиной.
Позади затвора находится массивный ударник, совместно с которым затвор и составляет массу, достаточную для запирания казенника. Ударник имеет свою возвратную пружину, достаточно мощную, которая подобрана таким образом, чтобы не только толкнуть ударник в крайнее переднее положение, но и для сжатия пружины бойка внутри ударника так, как это необходимо для накола капсюля.
Для производства выстрела необходимо взвести затвор.
Во время взведения затвор переместит ударник и поставит его с помощью шептала на боевой взвод. После чего надо отпустить затвор.
Возвратная пружина толкнет затвор вперед, во время движения затвор дошлет патрон в патронник и остановится в крайнем переднем положении.
После нажатия на спусковой крючок массивный ударник под действием своей пружины устремится вперед, при этом подпружиненный боек внутри ударника нанесет удар по бойку затвора ранее, чем ударник достигнет затвора. Таким образом, накол капсюля произойдет ранее, чем ударник дойдет до затвора. Произойдет выстрел.
Затвор под действием отдачи начнет откатываться назад и в момент начала отката массивный ударник ударит по затвору, чем и противодействует его откату. Затем затвор совместно с ударником под действием отдачи откатываются назад, извлекая из патронника гильзу и выбрасывая ее в окно затвора. При этом на расстоянии 2 мм до крайнего заднего положения, выступ на затворе ударит по подпружиненному стволу, и оставшиеся 2 мм ствол, затвор и ударник движутся совместно, т.е. масса ствола используется как демпфер, снижающий величину удара подвижных частей в крайнем заднем положении.
Такое объединение трех деталей максимально обеспечивает наиболее эффективное гашение отдачи.
Из крайнего заднего положения под воздействием своих пружин возвращаются ствол и затвор. Во время движения вперед затвор досылает патрон в патронник. А массивный ударник остается на боевом взводе. Дальнейшая работа пистолета-пулемета зависит от установленного режима огня. Если режим ведения огня одиночный, то ударник остается во взведенном положении; если выбран автоматический режим — автоспуск освобождает ударник и цикл выстрела повторяется.
Компоновка конструкции пистолета-пулемета объединяет рукоятку управления огнем с шахтой магазина, что облегчает быструю смену магазина на ощупь. Полимерная рукоятка на шахте магазина не несет никаких нагрузок служит лишь для комфортного удержания и защиты УСМ от загрязнения.
В случае повреждения рукоятки, пистолетом-пулеметом можно пользоваться, удерживая оружие за шахту магазина.
Для удобной прицельной стрельбы в конструкции предусмотрен складывающийся проволочный упор. В сложенном положении он фиксируется на основании кронштейна мушки под стволом. Для раскладывания плечевого упора его необходимо вывести из зацепа с основанием кронштейна мушки и повернуть на 180 градусов до срабатывания защелки на поперечной планке упора.
На пистолете-пулемете предусмотрено крепление для коллиматорного прицела. Планка Пикатинни для крепления коллиматора расположена над основанием кронштейна мушки.
Двухсторонний переводчик-предохранитель расположен над рукояткой. В верхнем положении блокирует: спусковой крючок, шептало, ударник, затвор. В среднем положении переводчик-предохранитель дает возможность нажать спусковой крючок только до первичного срабатывания шептала, что позволяет вести одиночную стрельбу. В нижнем положении переводчик-предохранитель дает возможность нажать спусковой крючок до конца, что приводит к полному отключению шептала одиночного огня, и в УСМ продолжает работать только шептало автоматического огня, то есть оружие переходит в режим автоматической стрельбы.
Так как работа УСМ основана на наколе капсюля массивным ударником, устройство УСМ подобно конструкциям пистолетов-пулеметов, стреляющих с открытого затвора. Но в отличие от привычной схемы УСМ для стрельбы с открытого затвора в рассматриваемом проекте используются детали, которые присущи в УСМ куркового типа оружия, стреляющего с закрытого затвора. Имеется в виду наличие в конструкции УСМ деталей автоспуска. Как и в привычной схеме оружия со свободным затвором, затвор досылает патрон в казенник ствола, но не разбивает капсюль, а только нажимает на рычаг автоспуска, который, в свою очередь, опускает шептало, удерживающее массивный ударник. Если установлен автоматический режим огня, то пистолет-пулемет будет работать до расходования патронов. Если установлен одиночный режим огня, то после досыла патрона и срабатывания автоспуска ударник будет удерживать шептало одиночного огня.
Рычаг затворной задержки расположен в задней части пластиковой рукоятки управления огнем. Задержка приводится в действие подавателем после досыла затвором последнего патрона из магазина. После отката затвора в крайнее заднее положение передняя часть рычага задержки подымается и фиксирует затвор, задняя часть рычага задержки, выступающая за габариты полимерной рукоятки, опускается вниз. После замены магазина достаточно нажать на выступающую заднюю часть рычага задержки и передняя часть опустится и освободит затвор.
В тыльной части ствольного ложемента находится основание возвратной пружины. В верхней части основания расположена возвратная пружина, подпирающая затвор. Внутри основания находится подпружиненная защелка, на которой фиксируется кронштейн плечевого упора и боевая пружина, подпирающая ударник.
Кронштейн плечевого упора не воспринимает нагрузки, возникающие при стрельбе, а выполняет функцию основания плечевого упора и ключа для разборки пистолета-пулемета.
Крышка пистолета-пулемета необходима только для защиты оружия от загрязнения.
Ствол пистолета-пулемета имеет упор в двух местах: наружной поверхностью казенной части ствола в выемке ствольного ложемента; средней частью — на втулке, расположенной внутри основания кронштейна мушки.
Для разборки пистолета-пулемета сначала необходимо отделить магазин. Для этого необходимо охватить его ладонью, нажав одновременно на фиксатор, находящейся на задней стороне шахты магазина под полимерной рукояткой, и вынуть магазин из шахты. Плечевой упор вывести из зацепления с основанием кронштейна мушки. На тыльной стороне кронштейна плечевого упора нажать на фиксатор и повернуть кронштейн на 90 градусов, что позволит снять верхнюю крышку, закрывающую затвор, и разблокировать основание возвратной пружины. Затем сместить основание возвратной пружины на 10 мм вперед, поднять вверх и вынуть возвратную пружину из затвора и боевую пружину из ударника. Вынуть из направляющих ствольного ложемента ударник. Затем затвор отвести назад до упора в отражатель и извлечь его из ствольного ложемента.
Для того, чтоб снять полимерную рукоятку, необходимо нажать на защелку в углублении нижней части рукоятки и снять рукоять с шахты магазина.
Утопить фиксатор ствольной муфты, вытолкнуть ствол из окна ствольного ложемента и вынуть его из пистолета-пулемета.
Расчетная масса пистолета-пулемета с полным магазином на 32 патрона — 2550 г.
Длина пистолета-пулемета с откинутым плечевым упором 620 мм.
Длина пистолета-пулемета со сложенным плечевым упором 420 мм.
Длина ствола 240 мм.
Длина пистолета-пулемета с откинутым плечевым упором 620 мм.
Длина пистолета-пулемета со сложенным плечевым упором 420 мм.
Длина ствола 240 мм.
