Конструкция этого пистолета вызывает очень много эмоций и по праву претендует на одну из самых странных (мягко говоря) в истории пистолетов. Дело в том, что у данного полуавтоматического пистолета нет таких привычных элементов конструкции как затвор, ударник, курок, боевая пружина и т.д. К тому же, он использует противоположную традиционным схему запирания и автоматики. Он предельно прост и, в то же время, сложен ...
Японский пистолет Hino-Komuro был разработан офицером Японской императорской армии Кумасо Хино (Kumazo Hino), конструкция пистолета была запатентована 5 марта 1904 года в Японии и в 1908 году в Англии. Пистолет проходил испытание на возможность принятия его как штатного оружия для Японской армии, но испытания он не прошел, по причине отсутствия в конструкции надежного предохранителя от случайного выстрела. После этого его серийное производство для коммерческой продажи было развернуто на фабрике Томиширо Комуро (Tomojiro Komuro, отсюда название пистолета Хино - Комуро). Автоматика данного пистолета работает при помощи подвижного ствола, но в отличие от традиционных систем с подвижным стволом, тут ствол движется вперед, а не откатывается назад. На английском такая схема называется blow forward.
Замечу, что пистолет Хино не первый пистолет с такой автоматикой, модель Steyr-Mannlicher M1894 была выпущена на десять лет раньше в Австро-Венгерской империи. Но в европейском пистолете кроме автоматики все было вполне традиционно по тем временам.

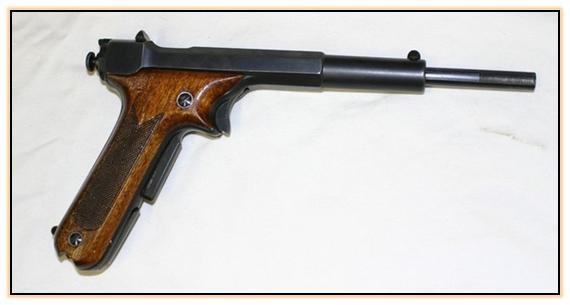

Итак, пистолет Хино Комуро М1908 представляет собой цельный кусок метала. Единственная крупная подвижная часть пистолета это ствол. Мелких деталей тоже минимум. Спусковой крючок, предохранитель и подаватель (не знаю, как иначе назвать эту деталь).
В общем, работает этот пистолет так: магазин однорядный (похожий на магазины к знаменитому пистолету Люгера) вставляется в рукоятку и фиксируется там. Далее стрелок берет пальцами за выступающую из корпуса часть ствола, на ней даже есть специальная гравировка, чтоб не соскальзывал. И вытягивает ствол из корпуса, при этом сжимается обвитая вокруг ствола возвратная пружина.
Ствол фиксируется во взведенном положении практически напрямую за спусковой крючок. Спусковой крючок блокируется расположенным под ним предохранителем. Одновременно с взведением за ствол, подаватель, сцепленный со стволом, выводит патрон из магазина на линию ствола. При хвате пистолета за рукоятку предохранитель выжимается и позволяет выжать спусковой крючок. Ствол, сорвавшись с упора спускового крючка, под воздействием пружины движется назад, вгоняет в себя поставленный на своем пути патрон и накалывает капсюлем на статический боек (№.18 на схеме).
В момент выстрела пуля, силой трения, врезаясь в нарезы ствола, толкает его вперед, гильза остаточным давлением выбрасывается через окно для выброса, следующий патрон опять ждет на линии. Запирания как такового нет - запиранием служит масса ствола, давление пружины и обтюрация гильзы в патроннике.
Примечательна чрезмерная простота всей конструкции, спусковой крючок полностью открыт, предохранитель действует только при взведенном до конца пистолете. Если же отпустить ствол раньше, выстрел произойдет без нажатия на спусковой крючок. Из-за конструктивных особенностей у этого пистолета очень длинный ствол относительно общей длины оружия.
Пистолет с такой оригинальной и опасной конструкцией, естественно, не нашел применения ни в армии ни на гражданском рынке. Всего таких пистолетов было выпущено порядка 500 штук. Под разные калибры от 5 мм до 8 мм. Цена такого пистолета на рынке коллекционеров оружия достаточно высока. Пистолет под патрон 8 мм Nambu с серийным номером №435 был продан с аукциона 9 ноября 2009 года за 18 975 долларов США.
Пистолет выпускался под несколько типов патронов. Тактико-технические характеристики даны для пистолета Хино - Комуро №31 под патрон 7,65 Browning.
Калибр 7,65 мм
Применяемый патрон 7,65 Browning
Длина 256 мм
Длина ствола 202 мм
Масса без патронов 820 гр
Емкость магазина 8 патронов
http://www.gunsite.narod.ru/ , http://www.forgottenweapons.com/ и др.
